Hiện nay, trên thị trường có nhiều đơn vị nhập khẩu ống thép khiến cho việc chọn lựa trở nên khó khăn hơn. Cùng với đó là các tiêu chuẩn và cách sử dụng bảng đơn vị tính cũng khác nhau. Vậy bảng quy cách tiêu chuẩn ống thép gồm những gì? Trong bài viết này, hãy cùng Đại Quang Minh tìm hiểu bảng quy cách tiêu chuẩn ống thép cập nhật mới nhất nhé!

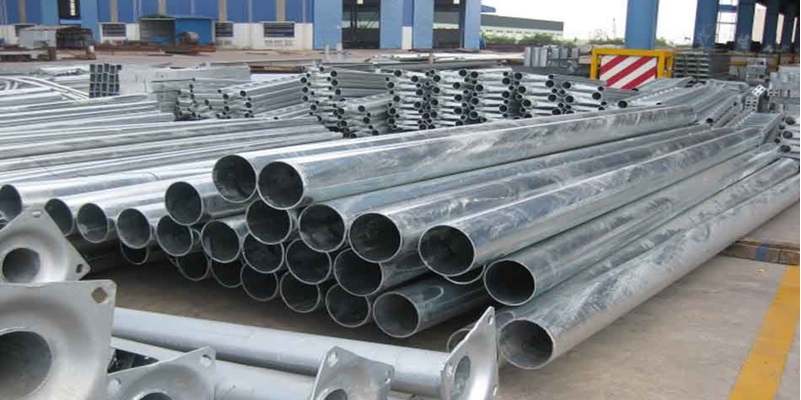

Ống thép là gì?
Ống thép là một loại vật liệu kim loại dẻo dai và chịu lực tốt, được sản xuất từ các loại thép khác nhau như thép carbon, thép hợp kim và thép không gỉ. Thông thường ống thép sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng như xây dựng, dầu khí, năng lượng, cấp nước và thoát nước, công nghiệp ô tô,...
Ống thép thường có nhiều kích thước và độ dày khác nhau để phù hợp với các yêu cầu cụ thể của ứng dụng. Các loại ống thép phổ biến bao gồm ống thép hàn, ống thép không hàn, ống thép hình vuông, ống thép hình chữ nhật,...
.jpg)
Các đơn vị đo lường trong bảng quy cách tiêu chuẩn ống thép
Trên thực tế, tại Việt Nam hiện nay có 3 đơn vị đo lường ống thép thường được sử dụng như: DN (A), Phi (mm) và Inch (“)
Tìm hiểu về DN
DN hiểu đơn giản là đường kính, nhưng đường kính trong thực tế là bao nhiêu thì lại phụ thuộc vào từng tiêu chuẩn sản xuất. Khi có đường kính ngoài thực tế, ta chỉ cần lấy đường kính ngoài trừ 2 lần độ dày, sẽ ra được đường kính trong thực tế.
Đường kính trong (mm) = ĐK ngoài (mm) - Schedule (độ dày thành ống “mm”) x2
Ví dụ DN15 hoặc 15A, tương đương với ống có đường kính là phi 21mm.
Tuy nhiên, ống sản xuất với mỗi tiêu chuẩn khác nhau thì sẽ có đường kính ngoài thực tế khác nhau, (ví dụ theo ASTM là 21.3mm, còn BS là 21.2mm...).
Nhiều người thường nhầm rằng ống DN15 tức là ống phi 15mm, nhưng không phải.
Tìm hiểu về Phi
Tương tự như cách tính tiêu chuẩn ống của “DN”. Ở Việt Nam, đơn vị để đo đường kính ống quen thuộc nhất vẫn là Phi “Ø”, tức là mm (ví dụ Phi 21 thì đó được hiểu là 21mm).
Thường thì tất cả các nhà máy sản xuất đều công bố tiêu chuẩn sản xuất và có bảng quy cách chính xác của từng loại ống theo từng tiêu chuẩn khác nhau. Ở Việt Nam chúng ta thường làm tròn số để gọi Phi “Ø” cho dễ dàng.
Ví dụ theo tiêu chuẩn ASME thì DN15 có đường kính ngoài (OD) là 21,34 mm. Nhưng chúng ta thường lượng ước tròn là Phi Ø 21.
Tìm hiểu về Inch
Inch (viết tắt là ký hiệu "), là kích thước ống tiêu chuẩn của Bắc Mỹ. Đây là đơn vị chiều dài, được sử dụng chủ yếu ở Mỹ và phổ biến ở Canada. Đối với ngành ống thép ở Việt Nam thường dùng để diễn tả độ dài hay độ dày thành ống.
Quy đổi: 1 inch = 25,4mmm = 0,0254 m
Ví dụ: ½”, ¾” 1”, 2”, 4”, 8”,….
Độ dày thành ống
Được đi kèm chỉ số danh định Schedule hay Sched hoặc viết tắt là SCH là thông số thể hiện độ dày thành ống và cũng như đường kính ngoài của ống thì tùy theo tiêu chuẩn khác nhau mà độ dày cũng khác nhau.
Ví dụ như: ống thép đúc Sch40, sch80 , sch120, sch160
Bảng quy cách tiêu chuẩn ống thép mới nhất
Nhiều người sẽ hay bị nhầm trong việc quy đổi từ Inch ra DN hoặc Phi và ngược lại. Việc dễ nhầm lẫn này, có lẽ sẽ được khắc phục bằng bảng quy đổi tiêu chuẩn ống thép, và các thông số cụ thể như bảng dưới đây:
Bảng này ứng với một số tiêu chuẩn như: ASTM A106, A53, API 5L, A312, ASME...

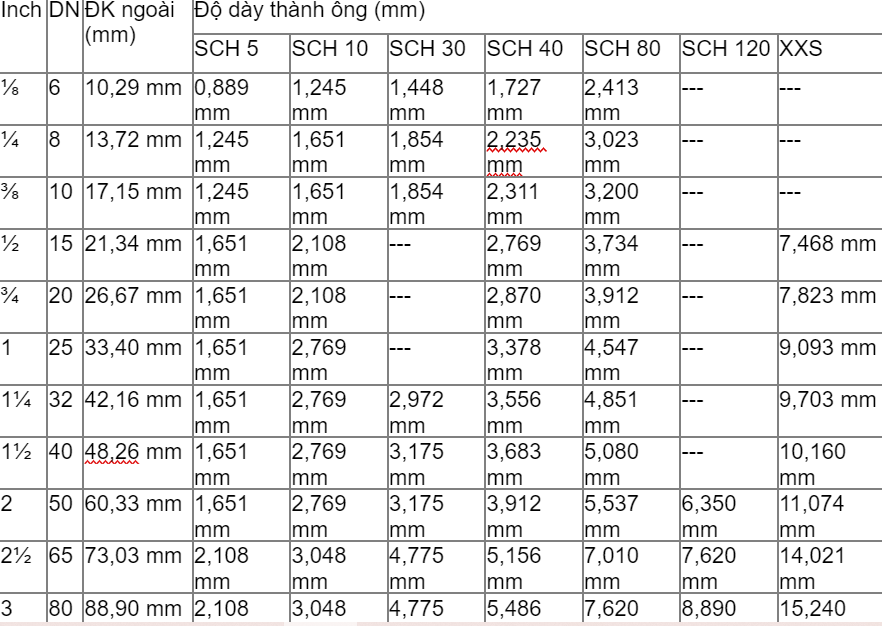

Ống từ ⅛" tới 3½" (từ DN6 - DN90)
.png)

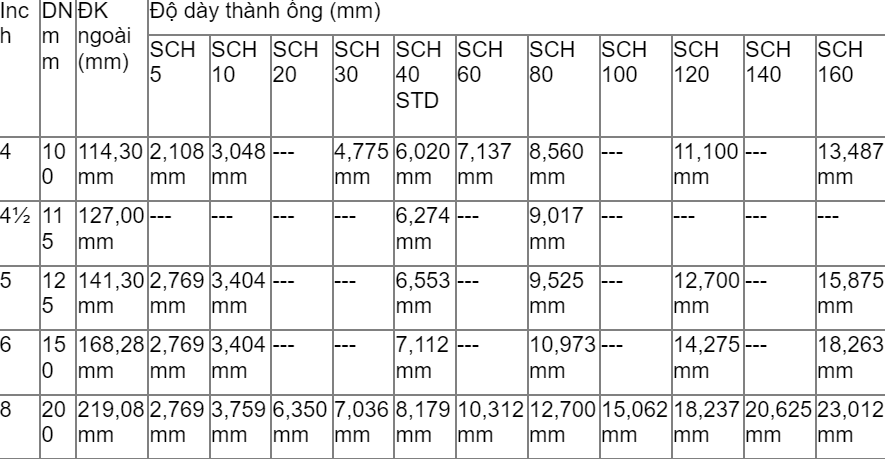

Ống từ 4" tới 8" (từ DN100 - DN200)
.png)
.png)
.png)
Đơn vị mua ống thép uy tín, chất lượng nhất trên thị trường hiện nay
Nếu bạn đang có nhu cầu muốn tìm kiếm một đơn vị phân phối ống thép tiêu chuẩn uy tín, chính hãng, số lượng lớn với giá thành cạnh tranh nhất, Đại Quang Minh chính là lựa chọn hoàn hảo dành cho bạn.
Xem thêm: Ống thép đen là gì? Ưu, nhược điểm của ống thép đen trên thị trường
Trên đây là những thông tin về bảng quy cách tiêu chuẩn ống thép mà Đại Quang Minh mang đến cho các bạn. Mong rằng, các bạn sẽ có thêm kiến thức về tiêu chuẩn ống thép để lựa chọn được sản phẩm phù hợp. Chúc bạn thành công và hẹn các bạn vào bài viết mới nhất nhé!
